有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢：13928804016胡工（微信號同步）

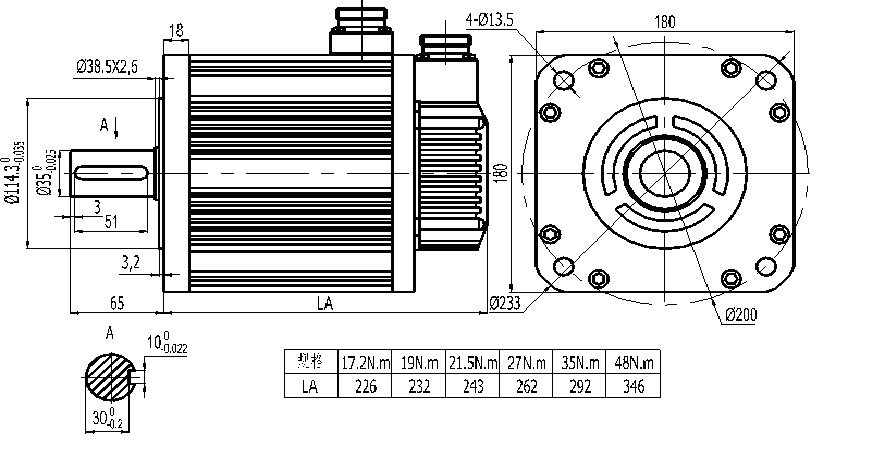

電機尺寸圖：
參數表：
電機型號 | D180ST-M17215 LB□（□□） | D180ST-M19015 LB□（□□） | D180ST-M21520 LB□（□□） | D180ST-M27010 LB□（□□） | |||||||||||||||||||
額定功率 （KW） | 2.7 | 3.0 | 4.5 | 2.9 | |||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||
額定線電流 （A） | 10.5 | 12 | 16 | 12 | |||||||||||||||||||
額定轉速 （rpm） | 1500 | 1500 | 2000 | 1000 | |||||||||||||||||||
額定力矩 （N.m） | 17.2 | 19 | 21.5 | 27 | |||||||||||||||||||
峰值力矩 （N.m） | 43 | 47 | 53 | 67 | |||||||||||||||||||
反電勢 （V/1000r/min） | 112 | 97 | 84 | 138 | |||||||||||||||||||
力矩系數 （N.m/A） | 1.64 | 1.58 | 1.34 | 2.25 | |||||||||||||||||||
轉子慣量 （Kg.m2） | 3.4×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | |||||||||||||||||||
繞組（線間）電阻 （Ω） | 0.7 | 0.4 | 0.24 | 0.48 | |||||||||||||||||||
繞組（線間）電感 （mH） | 3. 5 | 2.42 | 1.45 | 3.26 | |||||||||||||||||||
電氣時間常數 （ms） | 5 | 6 | 6 | 6.79 | |||||||||||||||||||
重量 （Kg） | 19.5 | 20.5 | 22.2 | 25.5 | |||||||||||||||||||
電機型號 | D180ST-M27015 LB□（□□） | D180ST-M35010 LB□（□□） | D180ST-M35015 LB□（□□） | D180ST-M48015 LB□（□□） | |||||||||||||||||||
額定功率 （KW） | 4.3 | 3.7 | 5.5 | 7.5 | |||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||
額定線電流 （A） | 16 | 16 | 19 | 32 | |||||||||||||||||||
額定轉速 （rpm） | 1500 | 1000 | 1500 | 1500 | |||||||||||||||||||
額定力矩 （N.m） | 27 | 35 | 35 | 48 | |||||||||||||||||||
峰值力矩 （N.m） | 67 | 70 | 70 | 96 | |||||||||||||||||||
反電勢 （V/1000r/min） | 103 | 134 | 113 | 94 | |||||||||||||||||||
力矩系數 （N.m/A） | 1.69 | 2.2 | 1.84 | 1.5 | |||||||||||||||||||
轉子慣量 （Kg.m2） | 6.1×10-3 | 8.6×10-3 | 8.6×10-3 | 9.5×10-3 | |||||||||||||||||||
繞組（線間）電阻 （Ω） | 0.28 | 0.31 | 0.21 | 0.104 | |||||||||||||||||||
繞組（線間）電感 （mH） | 1.74 | 3.28 | 1.57 | 0.77 | |||||||||||||||||||
電氣時間常數 （ms） | 6.2 | 10.58 | 7.47 | 7.4 | |||||||||||||||||||
重量 （Kg） | 25.5 | 30.5 | 30.5 | 40 | |||||||||||||||||||
編碼器線數 （PPR） | 2500 | ||||||||||||||||||||||
電機絕緣等級 | Class B（130℃） | ||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||
使用環境 | 環境溫度： -20℃～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | |||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
